作为国民数码品牌,UGREEN绿联已在3C配件领域耕耘多年。自氮化镓充电器问世以来已推出了多款大功率多口氮化镓充电器,旨在为客户提供更优质的快速充电解决方案。
绿联最新推出了闪充湃PRO系列快充充电器,共有三款产品分别为:闪充湃PRO·160W快充充电器;闪充湃PRO·100W快充充电器和闪充湃PRO·65W快充充电器。可以适应不同的快充需求人群,该系列快充充电器均采用氮化镓和智能控温技术,可以提高充电器是使用效率,降低发热温度;同时采用电子堆叠技术,在增加功率密度的同时使产品体积更小,更便于携带。
绿联闪充湃PRO·65W快充充电器开箱
产品外包装整体采用经典的灰色作为底色,白色字体印刷突出产品的特点“氮化镓技术”“智能控温技术”“兼容平板/手机”金色凹面字体更是凸显产品重点”闪充湃PRO“系列和”65W“,整体展现高贵气质,符合高端产品定位。
包装背面同样突出产品特点,同时可以看到这款充电器符合最新国标GB17625.1-2022;GB4943.1-2022以及GB/T9254.1-2021的标准要求,新国标对于产品质量安全要求更为严格,能通过认证就说明产品质量遥遥领先。

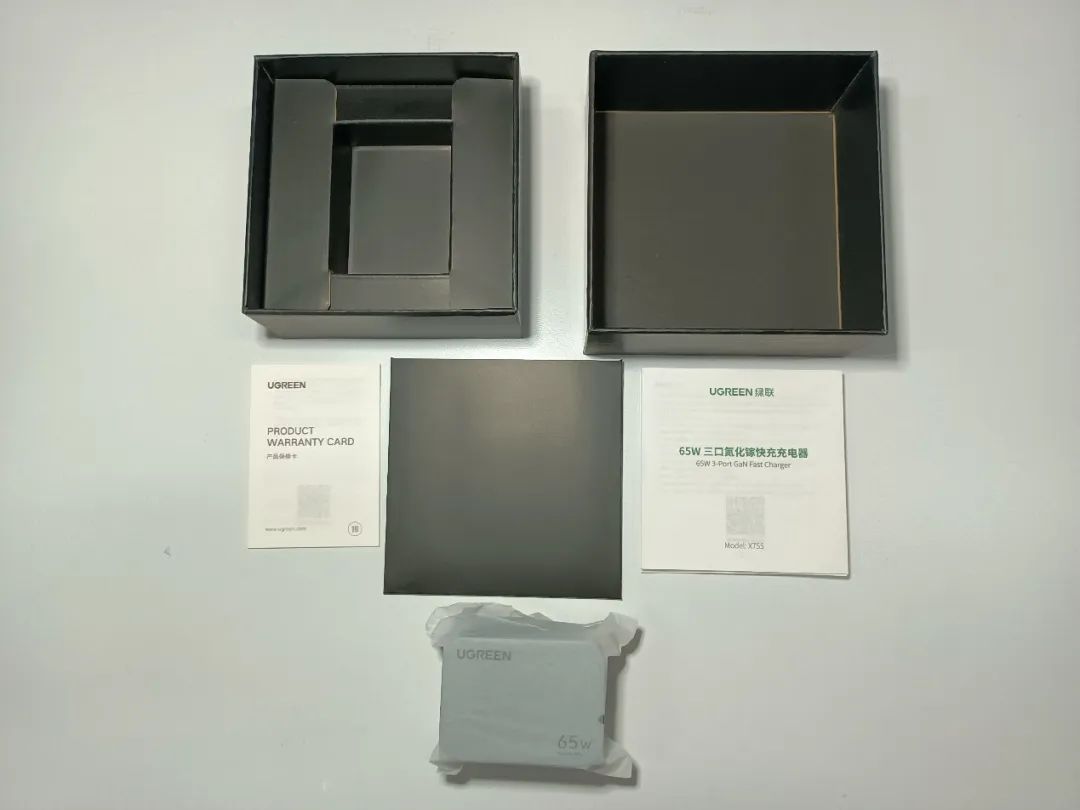

打开外包装可以看到内部有产品说明书、保修卡以及充电器主体。
绿联这款65W快充充电器外观整体采用金属灰的外壳,同时搭配磨砂工艺,看起来有种深邃星空的感觉;国标折叠式插脚设计,更加节省空间,方便随身携带;四角圆弧设计更显得小巧袖珍。
侧面丝印产品信息以及警示标识:
65W三口氮化镓快充充电器
型号:X755
输入:100-240V~ 50/60HZ 1.8A Max
USB-C1/C2输出:5V/3A 9V/3A 12V/3A 15V/3A 20V/3.25A 65W Max
USB-A输出:5V3A 9V2A 12V1.5A 10V/2.25A
输出总功率:65W Max
制造商:深圳市绿联科技股份有限公司
底部为2C1A三个输出端口,其中2个USB-C端口内部采用黑色胶芯,USB-A端口采用紫色胶芯,并且在输出口位置有标注端口名称。
绿联65W快充充电器长度约为53.90mm,宽度约为40.08mm,厚度约为32.34mm。
65W绿联快充充电器相较于65W华为充电器,在输出方面比华为充电器多了两个输出端口,总输出相同。
通过实际观察发现,在体积上绿联65W充电器比65W华为充电器小了约20%。
绿联65W快充充电器的重量约为111.32g,相较于华为65W充电器轻了约13.87g。
兼容测试
使用协议检测仪测得USB-C1/C2端口支持FCP、SCP、AFC、QC3.0、PD3.0、DCP、Apple2.4A协议以及一组PPS协议,最大支持65W输出。
绿联65W快充充电器USB-A端口支持Apple2.4A、QC3.0、QC2.0、AFC、SCP、FCP、DCP协议,最大支持22.5W输出。
通过PDO报文得知,USB-C1/C2端口支持5V3A 9V3A 12V3A 15V3A 20V3.25A 以及一组PPS 3.3-11V4.5A,与官称一致。
使用65W三口氮化镓快充充电器对华为笔记本电脑充电,测得最大输入功率约为:19.474V 3.092A 60.225W。
测得65W三口氮化镓快充充电器对红米手机充电最大输入功率约为:8.686V,2.941A,25.548W
当使用USB-C1/C2对电脑和手机同时充电时,绿联65W充电器会自动分配输出功率,测得对华为笔记本电脑充电功率约为19.676V,2.059A,40.516W;对红米手机充电功率约8.863V,2.001A,17.740W。
绿联闪充湃PRO·65W快充充电器拆解
通过以上的开箱和测评,让我们了解这款充电器的快充功能,接下来就让我们深入了解一下它的内部构造,看下它的做工和用料吧。

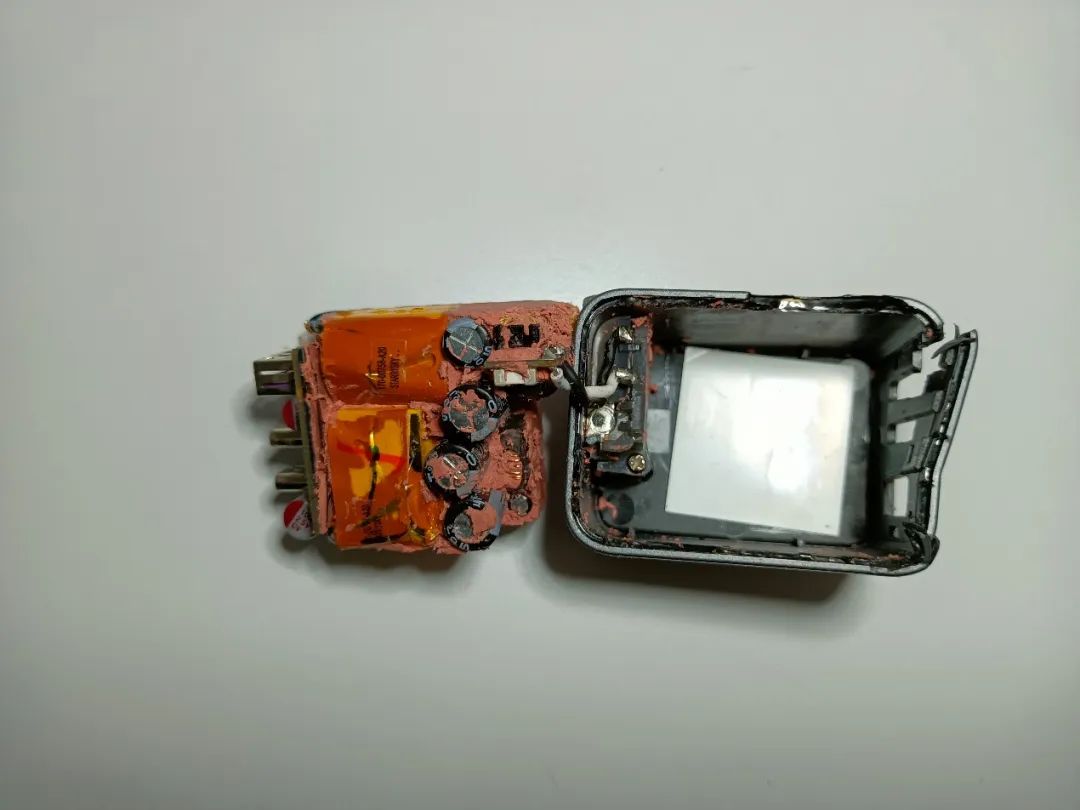

拆开外壳,产品主体PCBA模块进行了灌胶处理,可以增加产品整体的稳定性和散热能力,外壳内部丝印“UEREEN”品牌,采用PC+ABS材质,满足最高V-0级防火试验要求,安全有保障。
背面焊接两颗开关电源IC以及Y电容等元件,通过观察发现这款充电器采用反激式开关电源控制,开关电源跨接初次级之间,进行钳位驱动和同步整流。
贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特点。用来过滤EMI,提高电源性能和安全。
特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。
正面左侧焊接输入小板,板上焊接X电容、保险丝、整流桥、热敏电阻以及滤波电感等元件;中间区域焊接变压器、高压滤波电容和电感等元件;最右侧为输出小板,通过黑色绝缘片与中间变压器隔离。
输入小板正面焊接整流桥、保险丝、热敏电阻NTC以及内部输入线。内部线采用过孔焊接技术,更加耐用、安全;整流桥来自沃尔德实业,型号WRLSB80M;热敏电阻用来抑制浪涌电流。
输出小板通过焊接固定在PCBA模块上面,有2C1A共三个输出端口,在输出板下方还有贴有两个散热片用于挥发热量,输出板两侧分别焊接两个变压器的次级引脚,其中变压器次级输出线使用的是三层绝缘线,使用更加安全。
输出小板正面焊接协议芯片、2个USB-C端口、1个USB-A端口、协议芯片以及四颗mos管。其中MOS管来自锐骏半导体,型号RU3070,用于输出保护。
2C1A三个输出口的协议芯片采用英集芯IP2738U,这是一颗支持多个USB接口的协议芯片,具备独立的反馈控制,具备独立的USB PD控制,相当于两颗IP2736整合到一颗芯片内部,快充规格与IP2736相同。支持USB PD3.1 28V EPR档位,支持UFCS融合快充,并支持PD3.0/PPS等丰富全面的快充协议,兼容性非常好。
